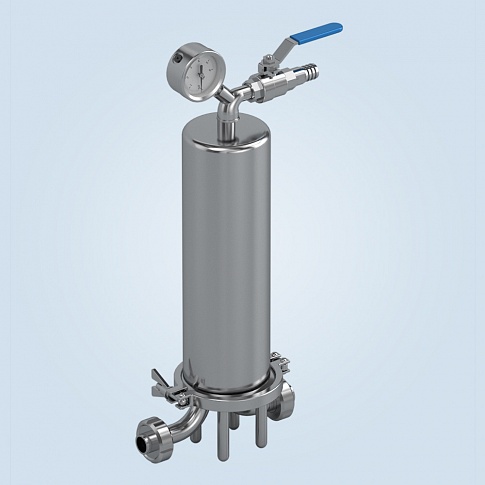

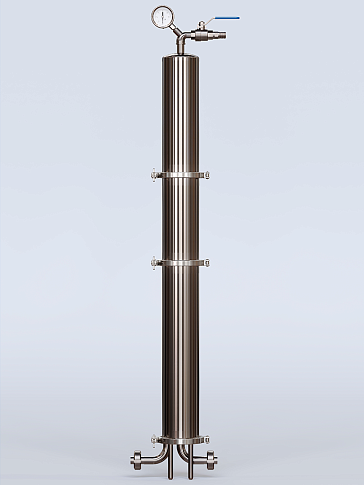

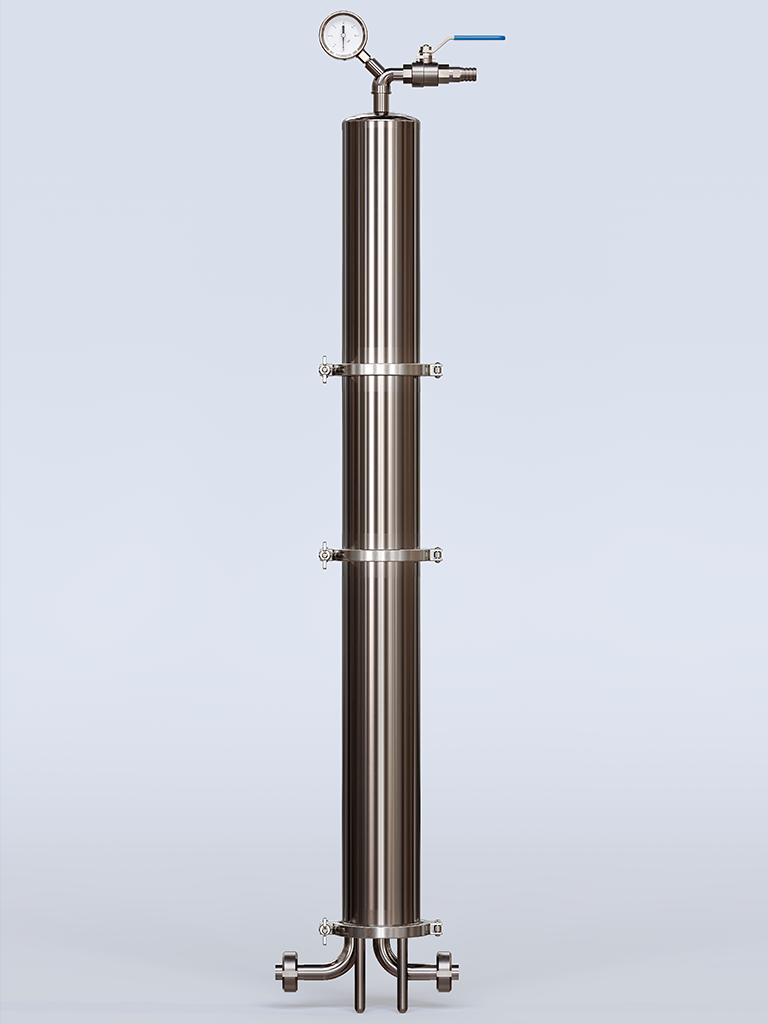

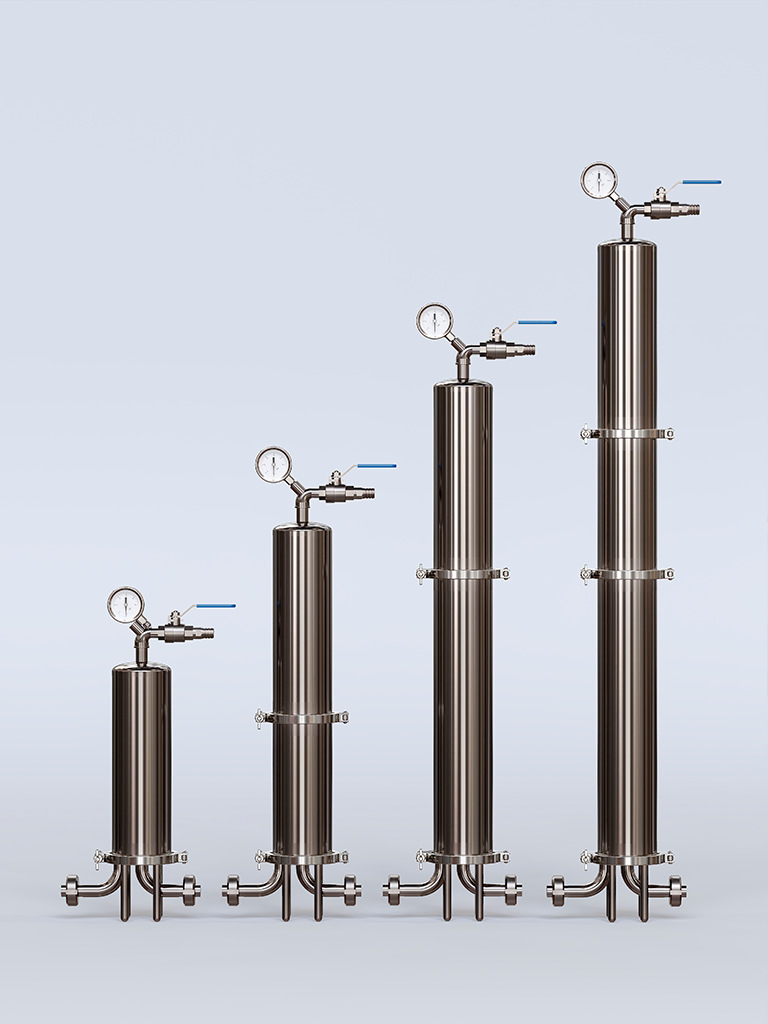

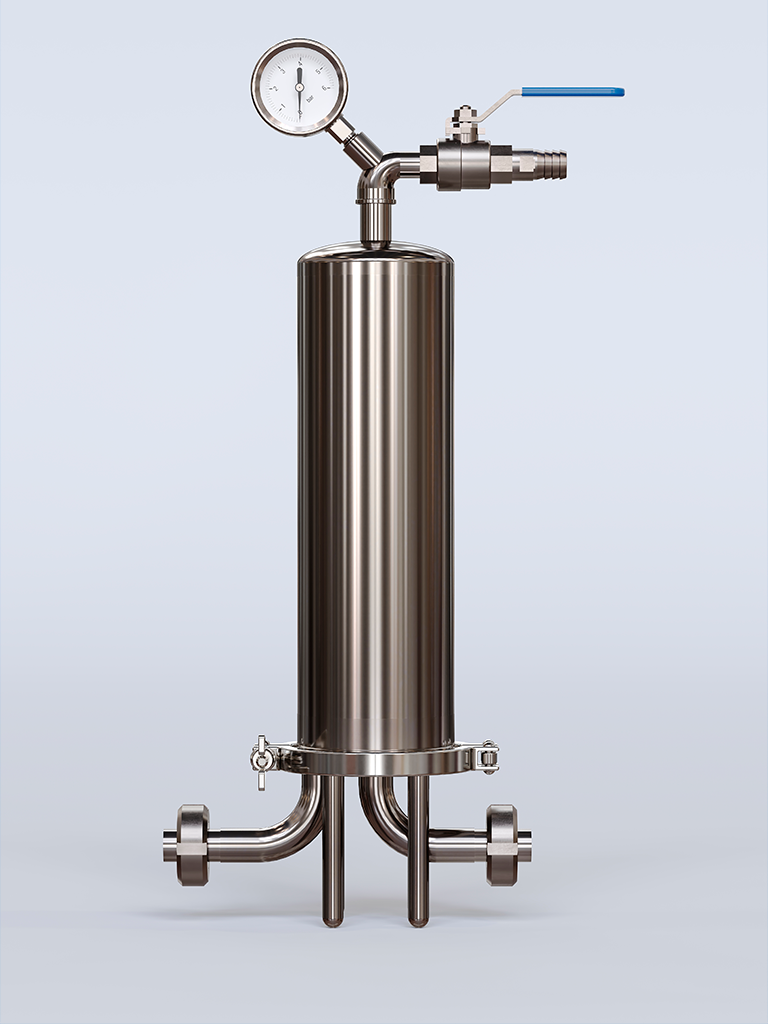

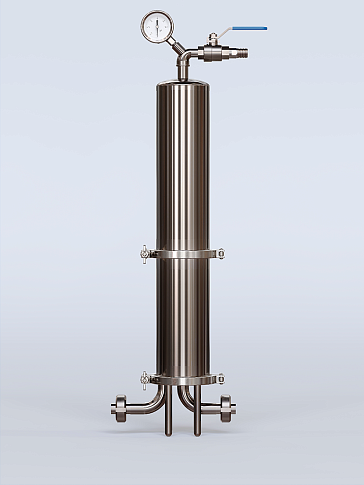

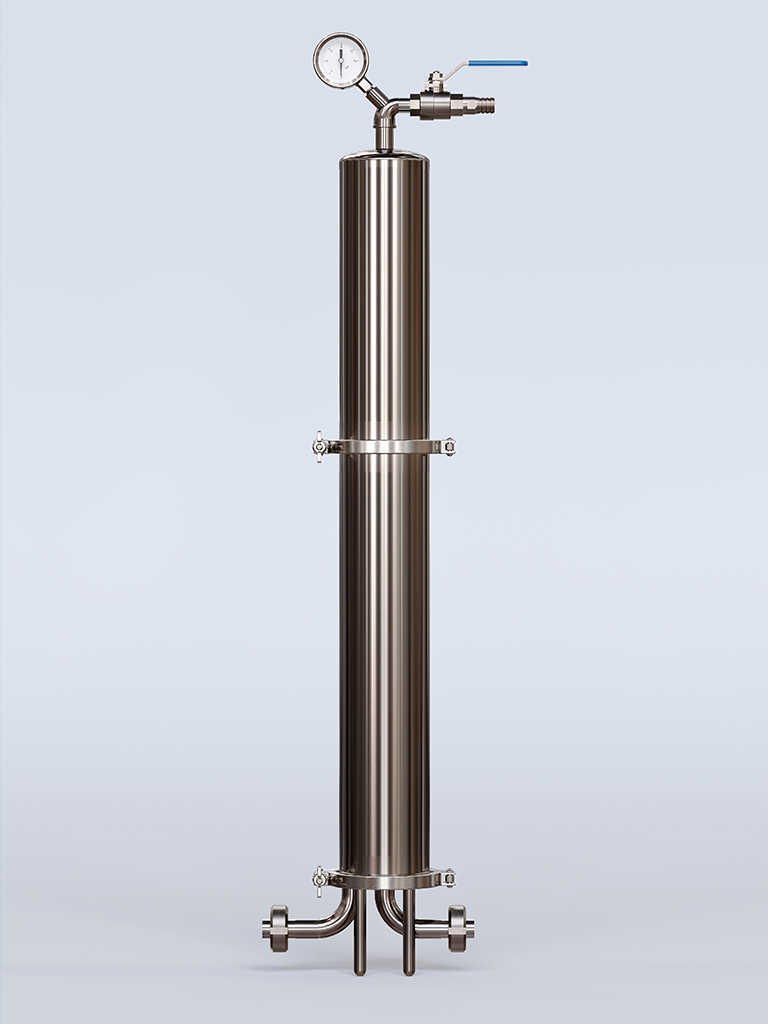

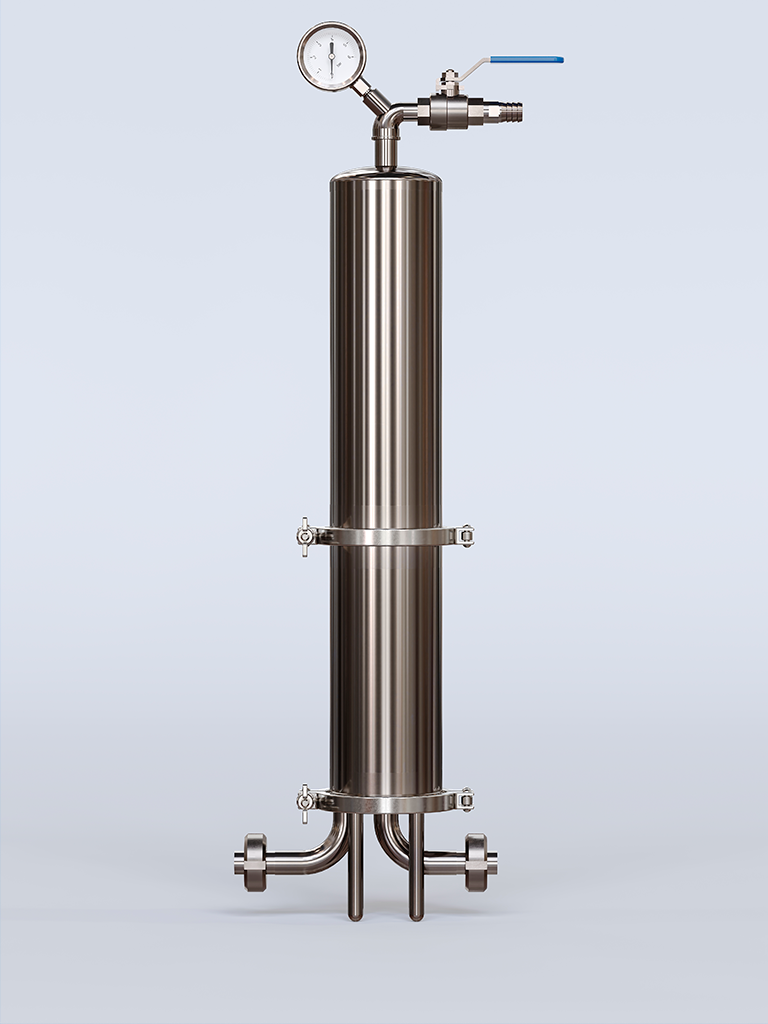

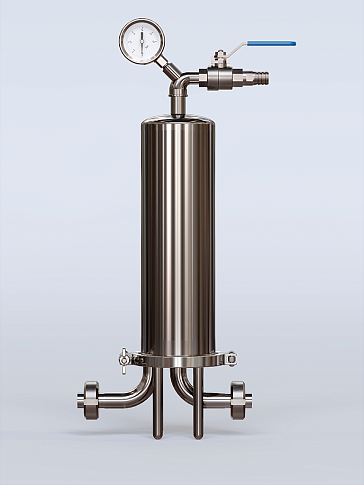

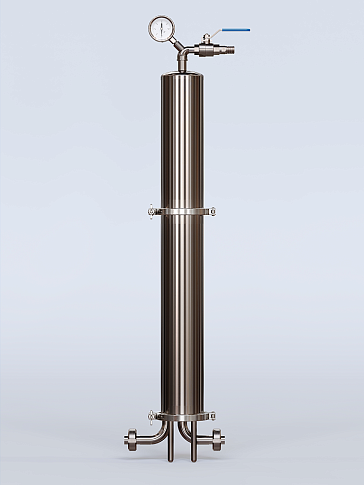

Фильтродержатели ДС-1-А(Д)-/-П предназначены для установки одного фильтрующего элемента высотой 250, 500, 750 или 1000 мм конструктивной формы адаптера 44,5 (для элемента высотой 250 мм) или 56 мм (для элементов высотой 500, 750 и 1000мм).

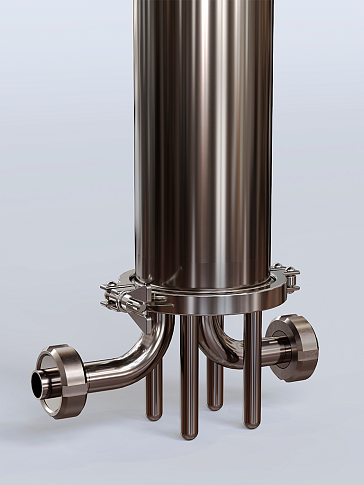

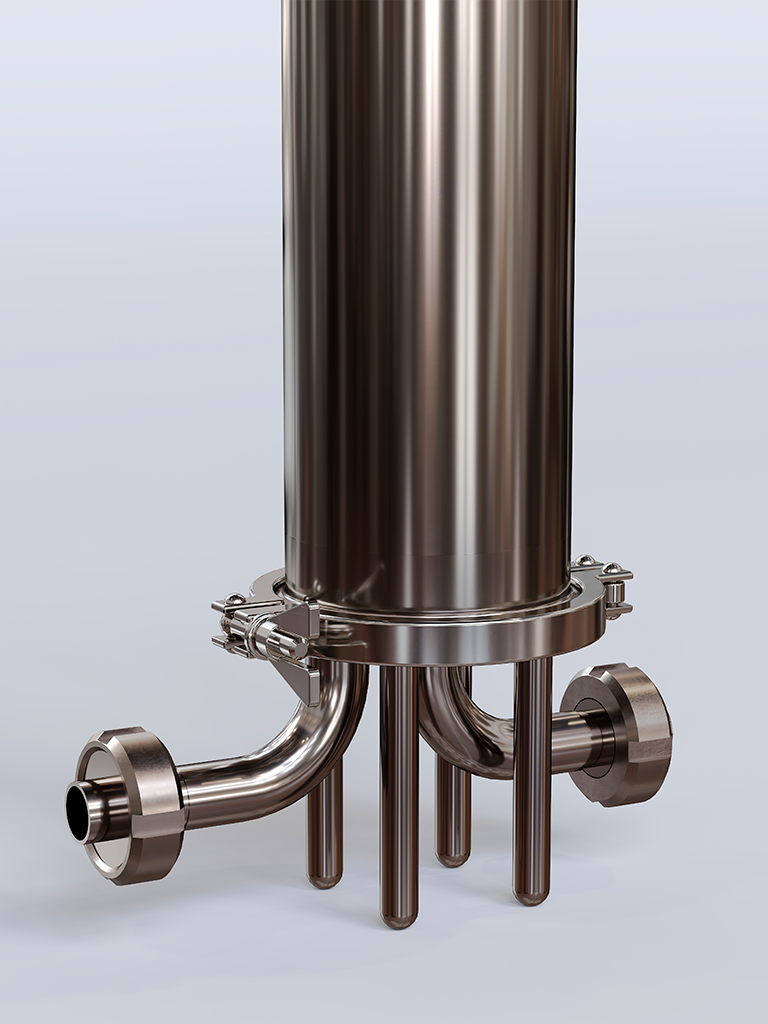

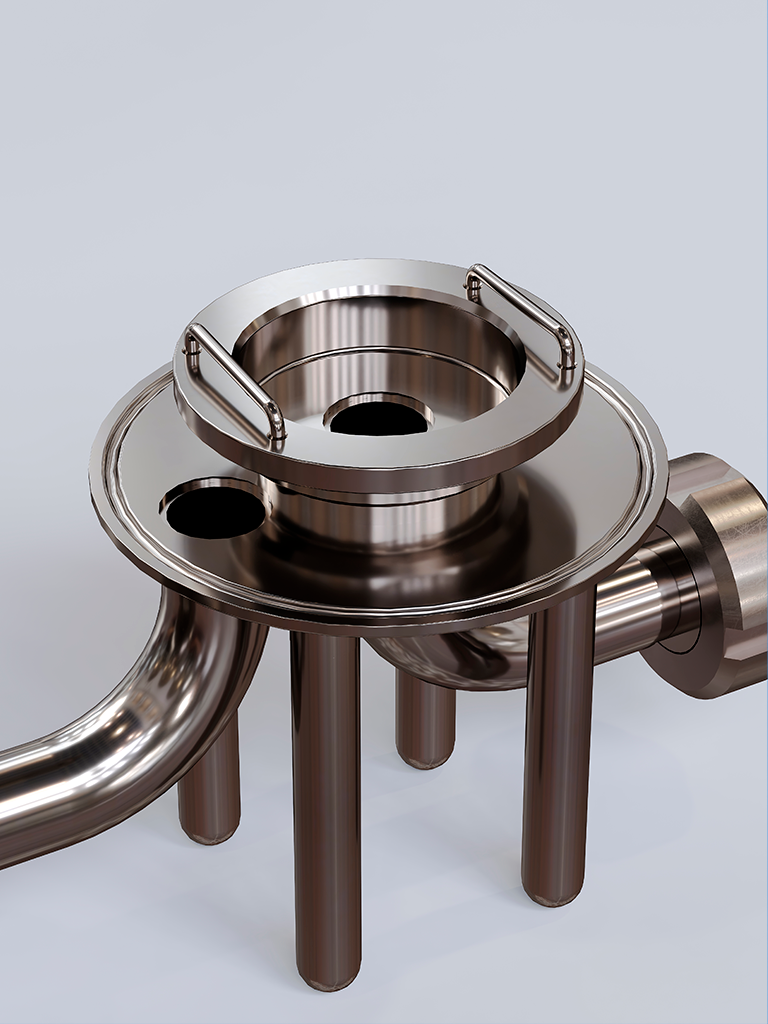

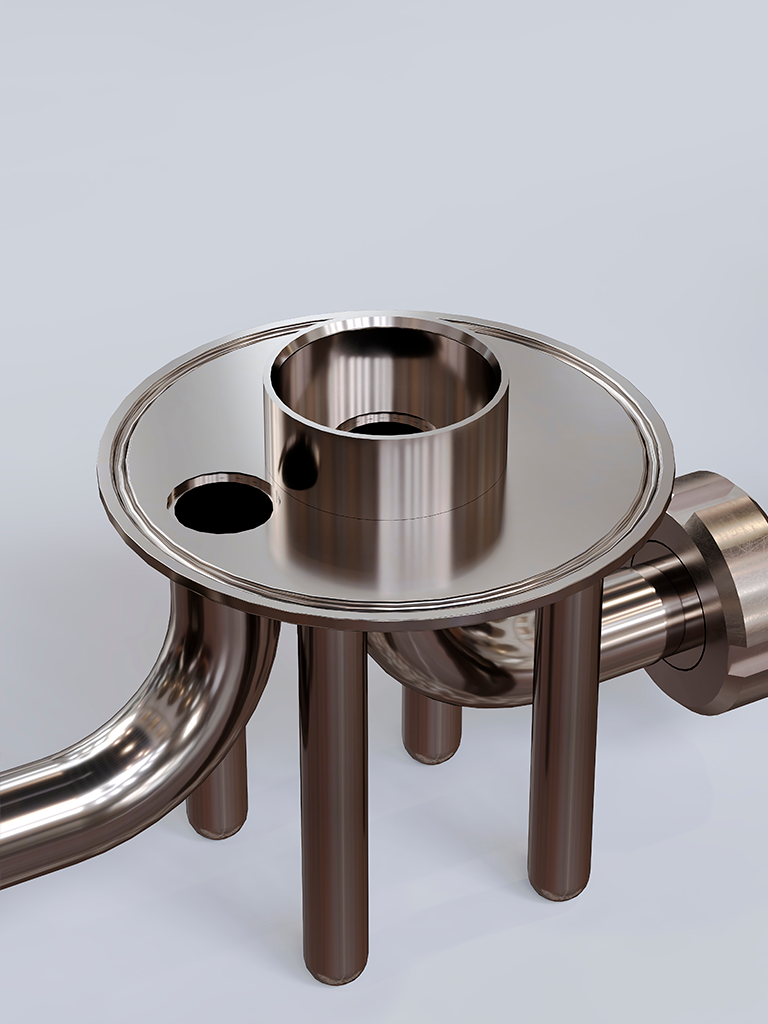

Однопатронные фильтрожержатели представляют собой сборную конструкцию, состоящую из корпуса цилиндрической формы и основания, имеющего одно посадочное место для установки фильтрующего элемента высотой 250, 500, 750 и 1000мм. Присоединение фильтроэлемента к держателю осуществляется через адаптер с уплотнительными кольцами, которые обеспечивают герметичность посадки.

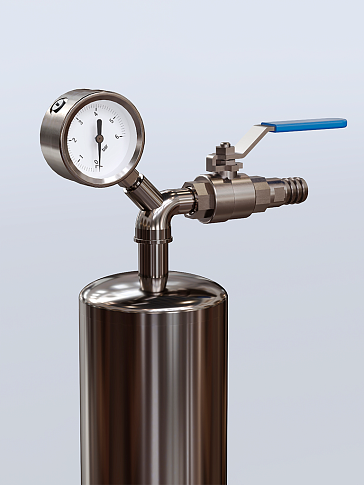

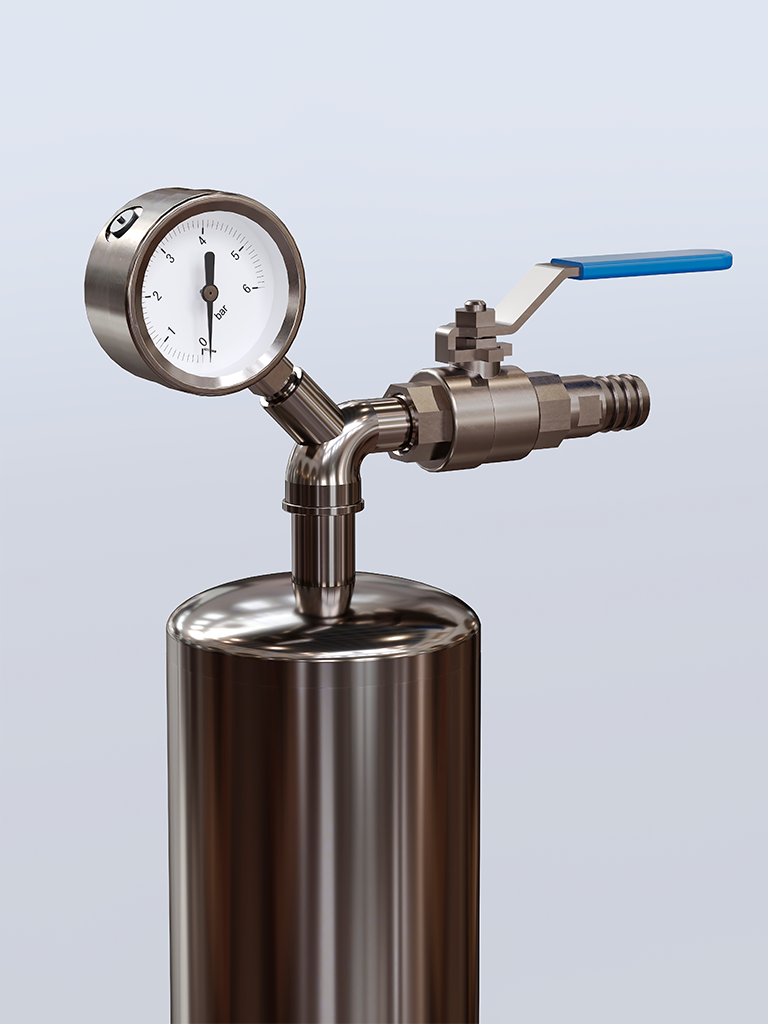

Фильтродержатели данной модификации изготавливаются из нержавеющей стали AISI 304 с внутренней и внешней полированной поверхностью, полностью укомплектованы (манометр, спускные клапаны) и готовы к эксплуатации.
Однопатронные фильтродержатели предназначены для очистки нейтральных и неагрессивных к материалам фильтродержателя жидких сред при скорости фильтрации до 2 м3/ч. Однопатронные фильтродержатели представляют собой сборную конструкцию, состоящую из корпуса цилиндрической формы и основания, имеющего одно посадочное место для присоединения фильтроэлемента высотой 250, 500, 750 и 1000 мм.
Присоединение фильтроэлемента к держателю осуществляется через адаптер с уплотнительными кольцами. Фильтродержатели устанавливаются непосредственно на трубопроводе или крепятся с помощью кронштейна. Однопатронные фильтродержатели изготавливаются из нержавеющей стали AISI 304.
Материалы конструкции
| Корпус, соединения, отводы | Нержавеющая сталь AISI 304 |
| Уплотнительные кольца | EPDM |
Тип обработки поверхности
| внутренняя поверхность, контактирующая со средой | Ra <0.8 |
| внешняя поверхность | Ra <0.4 |
Соединения
| Вход-выход | муфта под сварку (Ду20) |
|
Воздушный клапан |
резьба G1/2" |
| Фильтроэлемент |
адаптер 44,5 (код А) - для элемента высотой 250 мм адаптер 56 мм (код Д) - для элемента высотой 500, 750, 1000 мм |
| Установка | на 4-х поддерживающих миниатюрных ножках |
| Максимальная температура эксплуатации | Определяется температурными режимами эксплуатации используемых фильтрующих элементов и материалов уплотнений, но не должна превышать 95°С при соблюдении мер, исключающих прикосновение персонала к нагретым частям фильтродержателя |
| Максимальное рабочее давление | 0,6 МПа (6 bar) |
| Стерилизация | паром в линии от 121°С до 135°С, автоклавированием |
Габаритные размеры, вес
| ДС-1-А(Д)-250П | 217х130х438мм, 4,2 кг |
| ДС-1-Д(А)-500П | 217х130х683мм, 6 кг |
| ДС-1-Д(А)-750П | 217х130х933мм, 7,3 кг |
| ДС-1-Д-1000П | 217х130х1177мм, 8,7 кг |
Пример заказа
| ДС | 1 | Д | 500 | М | 316 |
|---|---|---|---|---|---|
| Марка держателя | Количество фильтроэлементов | Код адаптера фильтроэлемента | Высота фильтроэлемента | Тип исполнения | Марка стали |
| Держатель cтальной | 1 | Д, Д1, А, А1 |
250 мм 500 мм 750 мм 1000 мм |
М – санитарное исполнение П - общепромышленный |
(только для держателей из стали AISI 316L) |
