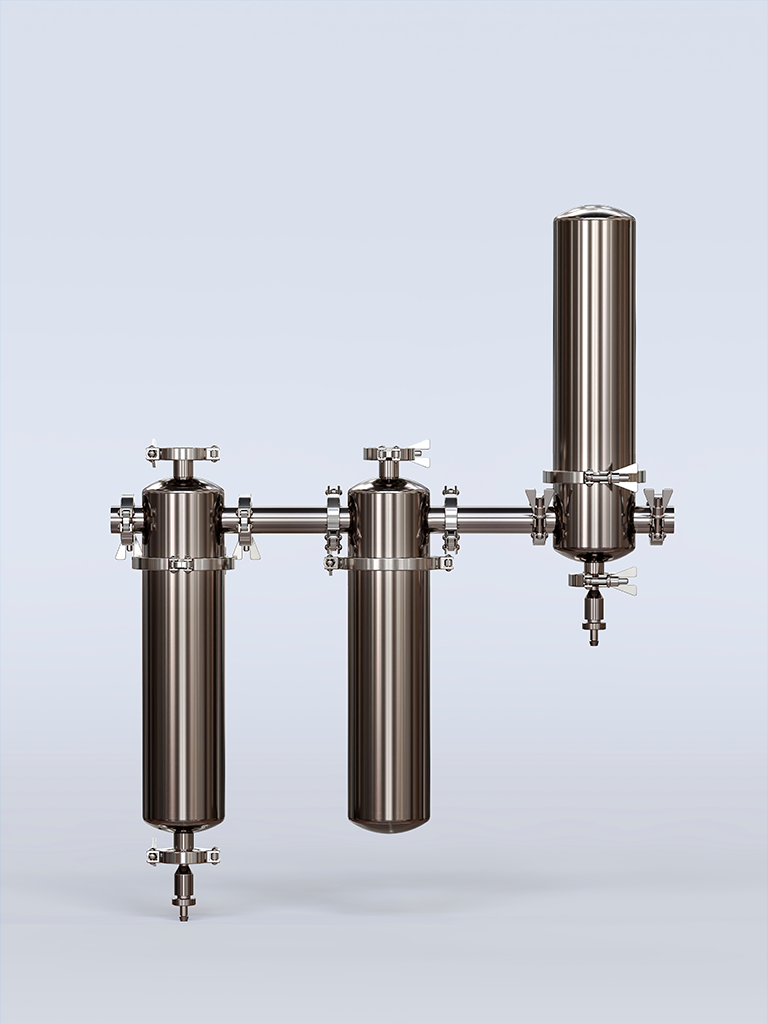

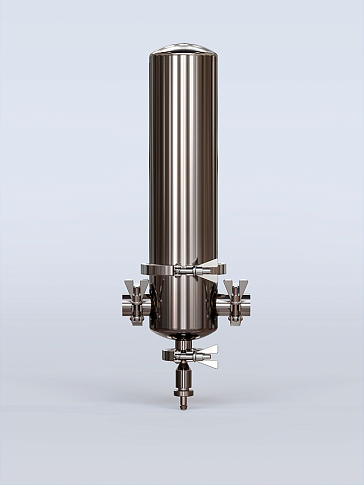

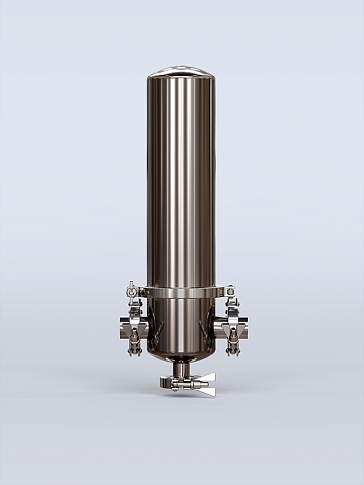

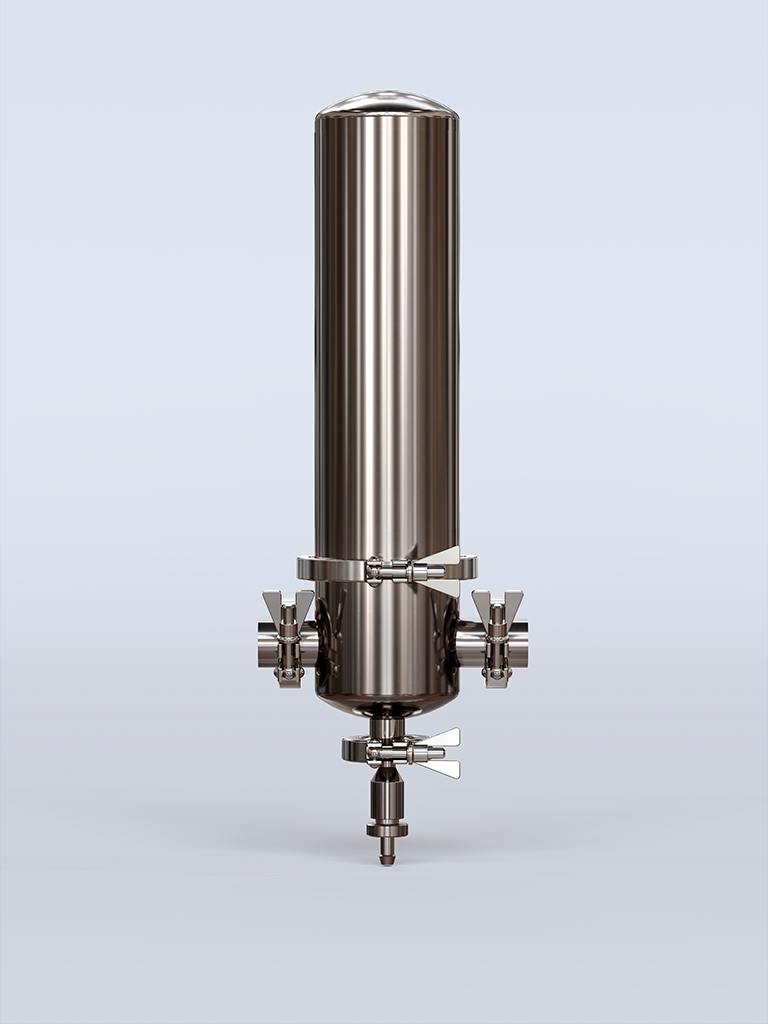

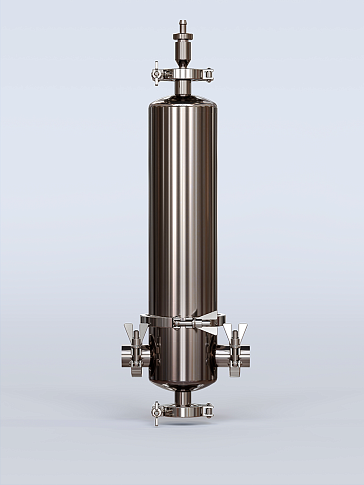

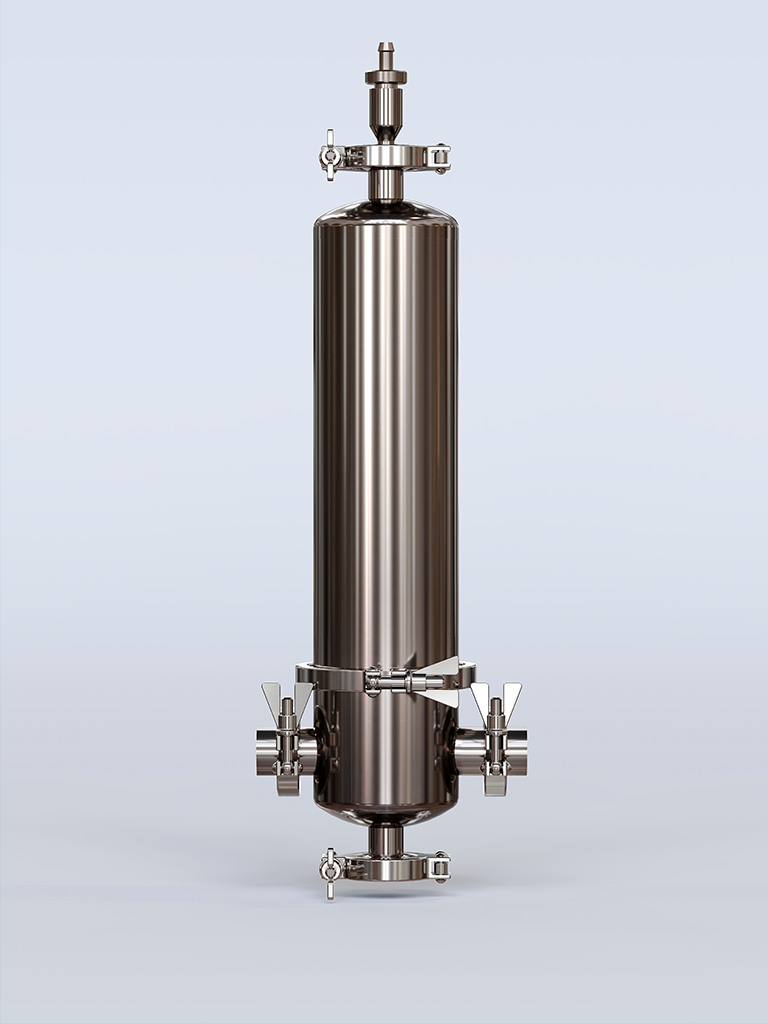

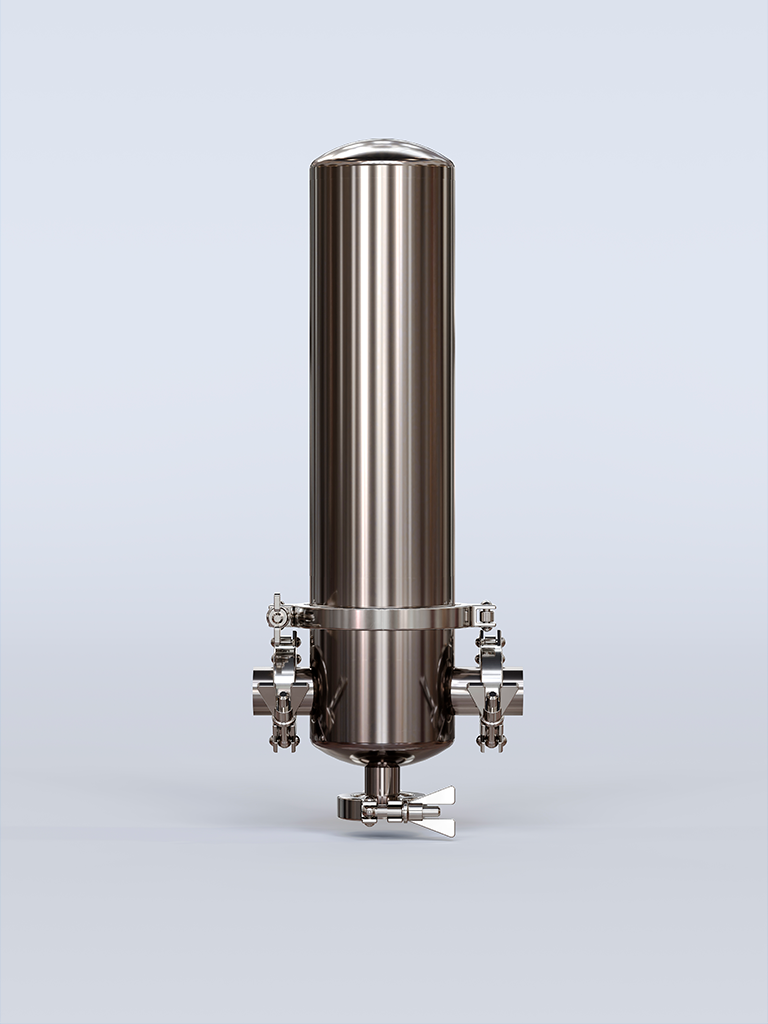

Фильтродержатели серии ДС-ВМ в асептическом исполнении предназначены для организации процесса тонкой, адсорбционной и стерилизующей фильтрации сжатого воздуха и газов в биофармацевтической промышленности и других областях, где предъявляются особые требования к надежности фильтрации.
Фильтродержатели ДС-ВМ выпускаются в двух модификациях на высоту фильтроэлемента 125 и 250 мм.
Фильтродержатели спроектированы для использования в наиболее критических областях применения, требующих высокую степень очистки и долговечность конструкции.
Полировка внутренних поверхностей позволяет свести к минимуму отделение частиц или микроорганизмов и их накопление, а также повышает эффективность санитарной обработки.
|
Высота фильтроэлемента |
125 мм (5") |
250 мм (10") |
|
Тонкая очистка |
ДС-1-Д-125ВМ (Т) |
ДС-1-Д-250ВМ (Т) |
| Адсорбция | ДС-1-Д-125ВМ (А) | ДС-1-Д-250ВМ (А) |
| Стерилизующая | ДС-1-Д-125ВМ (М) | ДС-1-Д-250ВМ (М) |
Особенности и применения
Технические характеристики
Информация для заказа
Особенности и применения
Полностью комплектные фильтродержатели предназначены для установки одного фильтрующего элемента высотой 125 или 250 мм конструктивной формы "Д" с двойным радиальным уплотнением и байонетным фиксатором.
Полировка внутренних поверхностей позволяет свести к минимуму отделение частиц или микроорганизмов и их накопление, а также повышает эффективность санитарной обработки.
Технические характеристики
| Материалы конструкции | |
|---|---|
| Проточные части держателя | Нержавеющая сталь AISI 316L |
| Уплотнительные кольца |
Силикон, EPDM |
| Тип обработки поверхности | |
| Внутренняя поверхность, контактирующая со средой | Ra<0.8, механическая полировка |
|
Внешняя поверхность |
Ra<0.8, механическая полировка |
| Соединения | |
| Вход-выход | быстросъемное санитарное соединение Tri-Clamp 1'' |
|
Воздушный клапан |
Clamp 1" |
| Фильтрующий элемент | |
| • ДС-1-Д-125 ВМ | 125 мм (5''), адаптер 56 мм (код Д) |
| • ДС-1-Д-250 ВМ |
250 мм (10''), адаптер 56 мм (код Д) |
|
Максимальная температура |
150 °С (см.рабочую температуру фильтрующего элемента и материалов уплотнений) |
| Максимальное рабочее давление | 0,7 МПА (7 bar) |
| Пропускная способность по сжатому воздуху при давлении 0,7 МПа | |
| • ДС-1-Д-125 ВМ | 140 м³/ч |
| • ДС-1-Д-250 ВМ | 280 м³/ч |
| Стерилизация | паром в линии от 121 до 145 °С, автоклавированием |
| Диаметр условного прохода | 32 мм |
Информация для заказа
Информация для заказа фильтродержателя
| ДС | 1 | Д |
125 ВМ (М) |
|---|---|---|---|
| Марка |
Количество фильтроэлементов |
Адаптер |
Высота ф.элемента, Тип исполнения |
|
|
125 или 250 М - мембранный А - адсорбционный Т - тонкой очистки (коалесцер) |
Информация для заказа фильтроэлементов
| Марка фильтродержателя |
Марка фильтроэлемента |
Количество фильтроэлементов в держателе |
Назначение |
|---|---|---|---|
|
ДС-1-Д-125 ВМ (Т) |
ЭПВ.П-100-Д-125 |
1х125 мм |
тонкой очистки |
|
ДС-1-Д-125 ВМ (А) |
ЭПСФ.У-Д-125 | 1х125 мм | адсорбционный |
|
ДС-1-Д-125 ВМ (М) |
ЭПМ.Ф4-020-Д-125 | 1х125 мм | стерилизующий |
| ДС-1-Д-250 ВМ (Т) | ЭПВ.П-100-Д-250 | 1х250 мм | тонкой очистки |
| ДС-1-Д-250 ВМ (А) | ЭПСФ.У-Д-250 | 1х250 мм | адсорбционный |
|
ДС-1-Д-250 ВМ (М) |
ЭПМ.Ф4-020-Д-250 | 1х250 мм | стерилизующий |
