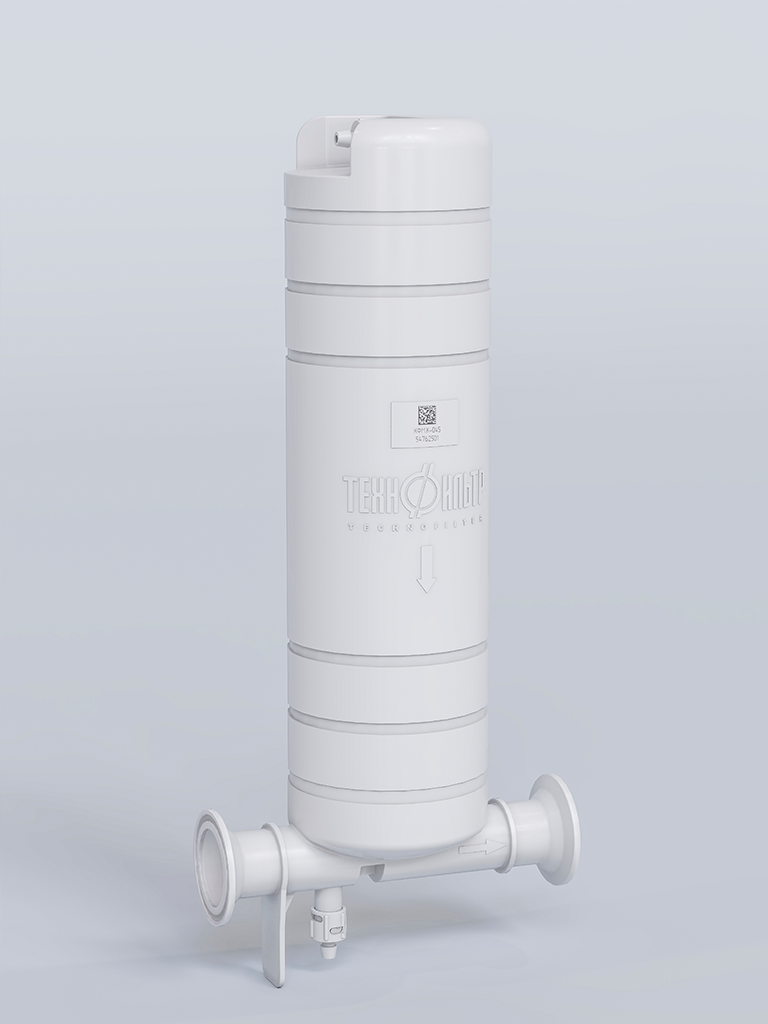

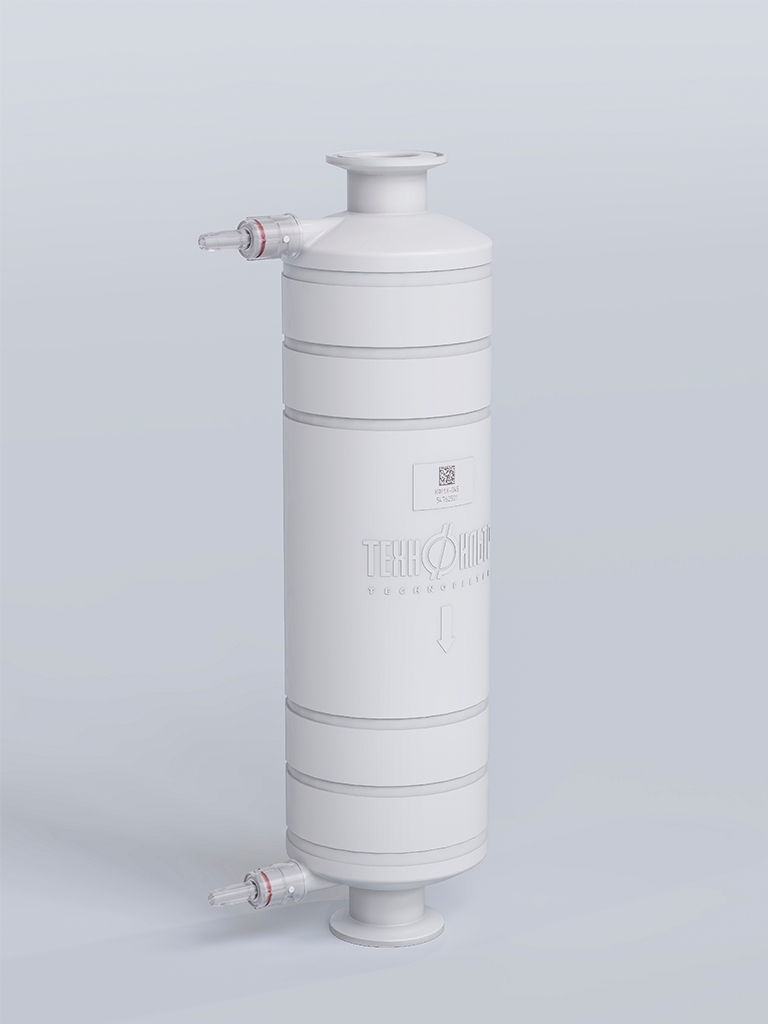

Капсульные мембранные фильтры КФМ.К производятся по запатентованной технологии ООО НПП "Технофильтр" на основе полиамидной мембраны с размером пор от 0,1 до 3 мкм и предназначены для осветляющей, финишной и обеспложивающей фильтрации жидких сред.
Фильтроэлементы обладают высокой пропускной способностью и широкой химической совместимостью. Применение гидрофильной нейлоновой мембраны делает КФМ.К идеальным для применения в процессах фильтрации водных и щелочных растворов, жидких сред с пониженным, нормальным или высоким уровнем pH.
Основные применения
В биофармацевтике и медицине:
- Для осветления и стерилизации небольших и средних по объему партий жидкостей, например, инъекционных и инфузионных растворов, культуральных сред.
- Для фильтрации индивидуальных партий растворов.
- В качестве финишного фильтра при разливочных машинах с малым объемом заполнения.
- На финишных стадиях очистки воды для инъекций.
- В качестве замены дисковых фильтров диаметром 293 мм.
- В аптечном производстве для тонкой и стерилизующей фильтрации растворов.
В электронной промышленности:
- Для работы в точках использования сверхчистой воды (удаление бактерий, коллоидов).
- Для фильтрации индивидуальных партий фоторезистов.
В пищевой промышленности:
- Для финишной фильтрации при производстве небольших партий напитков.
- Для фильтрации ингредиентов.
- В опытных целях при выборе оптимальных схем фильтрации.
Материалы
Основная мембрана | Nylon6+66 |
Пре-фильтр мембрана (в двухслойном исполнении) | Nylon6+66 |
Дренажный слой | Полипропилен |
Корпус, концевые детали | Полипропилен |
Стандартные уплотнительные кольца |
Силикон |

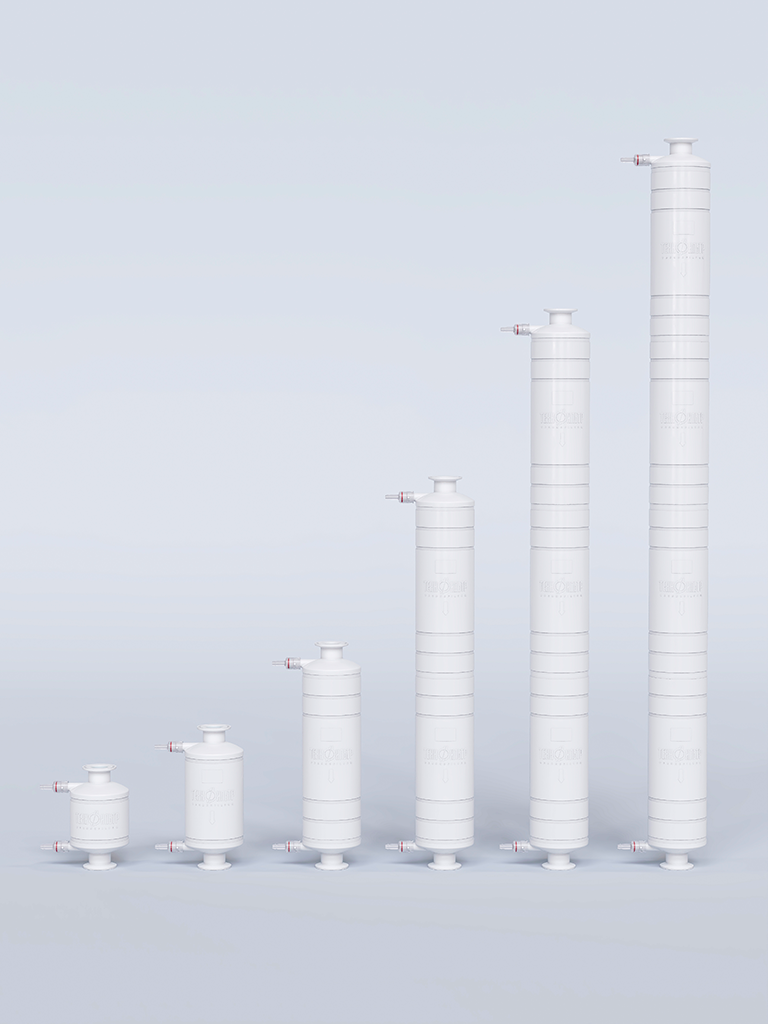

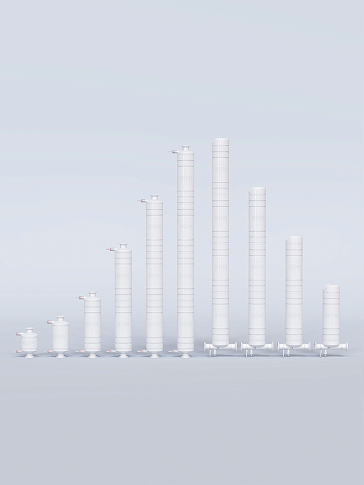

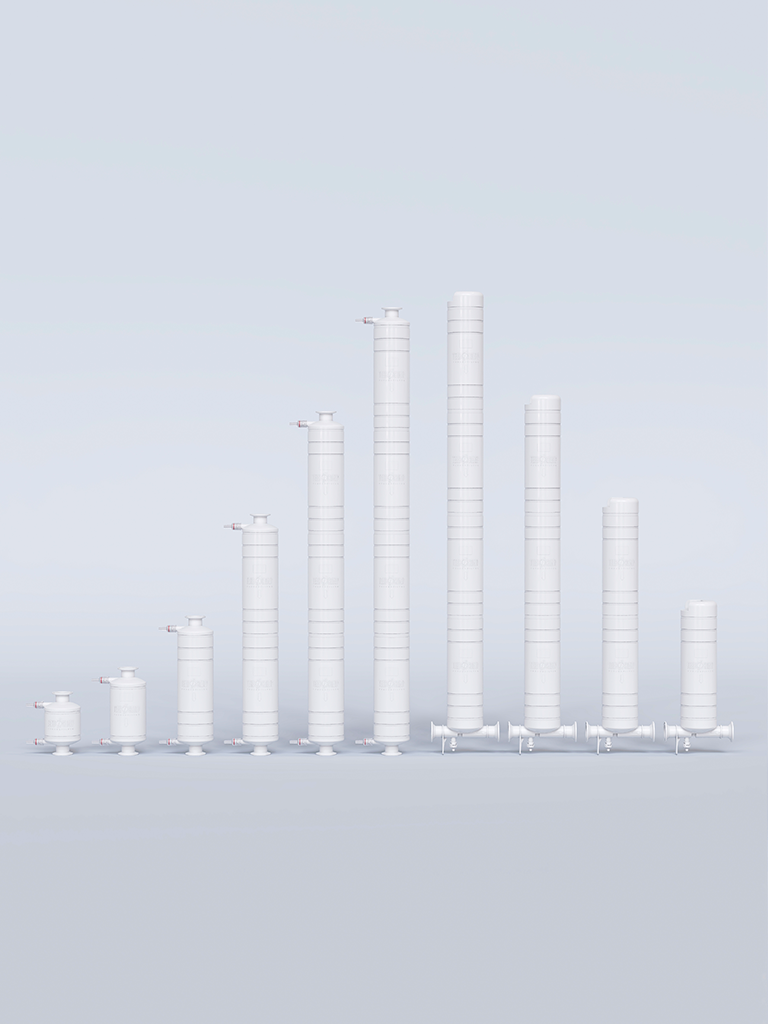

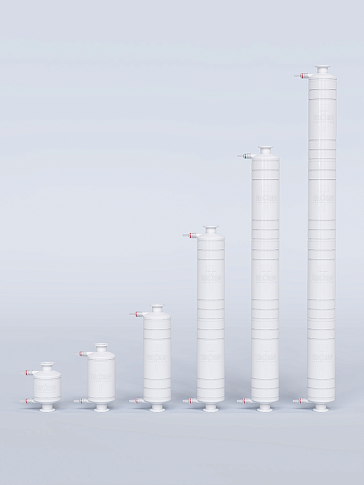

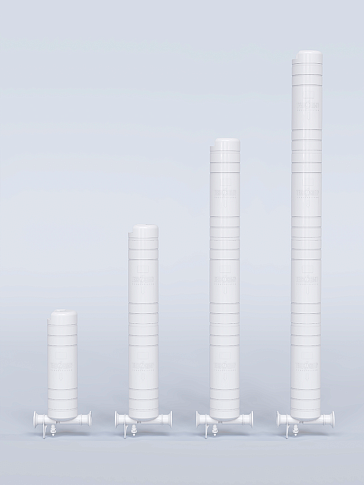

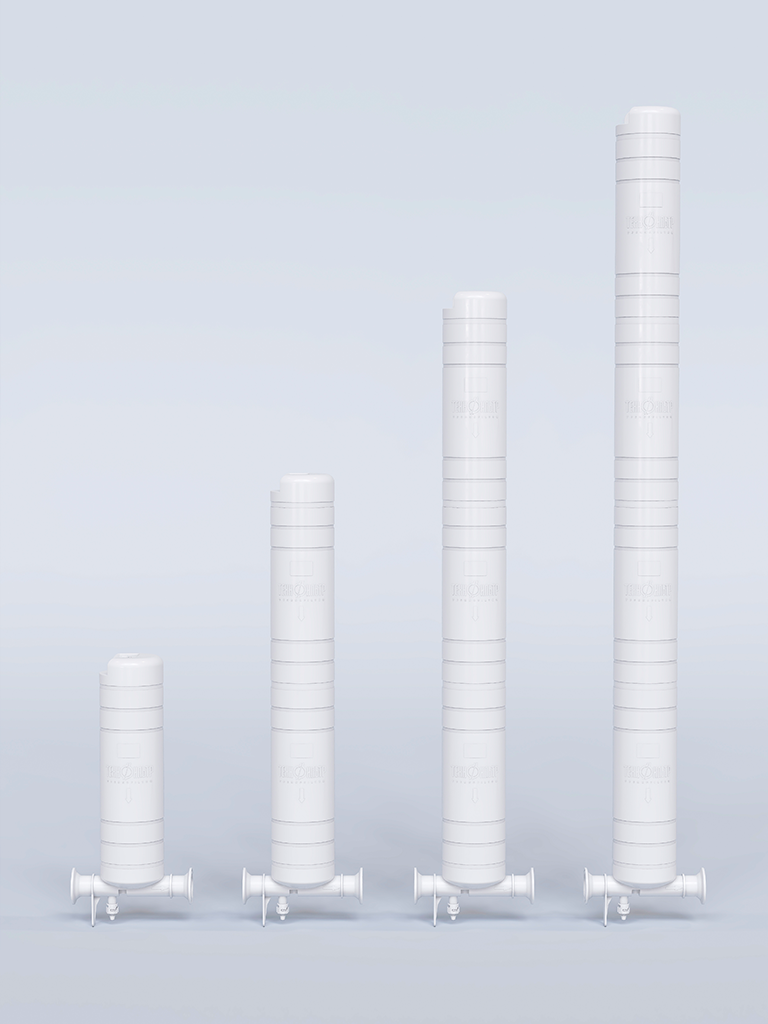

Геометрические характеристики КФМ.К
Высота (L), мм | Диаметр (D), мм | Площадь фильтрующей поверхности (S), м2 |
---|---|---|
60 (2.5") |
88 |
0.2/0.14 |
125 (5") | 88 | 0.44/0.33 |
250 (10") | 88 | 0.9/0.7 |
500 (20") | 88 | 1.8/1.4 |
750 (30") | 88 | 2.7/2.1 |
1000 (40") | 88 | 3.6/2.8 |
Параметры эксплуатации
Максимальный перепад давления, МПа |
0,4 при 20°C, 0,2 при 60°C |
Максимальный обратный перепад давления, МПа | 0,1 при 20°C |
Максимальная температура эксплуатации, °С |
80°С |
Промывка в прямотоке | Горячая вода (до 80°C) и химические средства |
Автоклавирование |
121°С, 0.12 МПа, 45 мин., 5 циклов |
* За подробными инструкциями по промывке и стерилизации капсул обращайтесь к техническим специалистам ООО НПП «Технофильтр».
Очистка и стерилизация
Стерилизация фильтров капсульного типа проводится в автоклаве при температуре 121°С в течение 45 минут по достижении заданной температуры.
Капсульные фильтры КФМ.К способны выдержать не менее 5 циклов стерилизации насыщенным паром в автоклаве под давлением 0,1 МПа при температуре 121 ± 1о С. Внимание! Капсульные фильтры обработке паром в линии не подвергаются!
*При стерилизующей фильтрации при повторном использовании после каждого цикла автоклавирования необходима проверка изделия на целостность с использованием автоматических тестеров мембранных фильтрационных систем, например серии TechnoCheck.
КФМ.К совместимы с широким спектром химических веществ.
Капсульные фильтры КФМ.К производятся в соответствии с нормативно-техническими документами на качество продукции и сертифицированы для применения в процессах фильтрации биофармацевтических растворов и пищевой промышленности. Все фильтроэлементы проходят отмывку от органических и механических загрязнений высокоочищенной водой и подвергаются 100% контролю на целостность.
Отмывка, контроль, сушка, окончательная сборка и упаковка мембранных фильтрующих элементов осуществляется в специальных чистых зонах класса 8 ИСО согласно классификации чистых помещений в фармацевтической промышленности в соответствии с EU GGMP (Руководство Европейского Союза по надлежащей практике производства - Good Manufacturing Practice) .
Мембранные фильтрующие элементы подвергаются испытаниям на бактериальную и токсикологическую безопасность.
Материалы, используемые в конструкции фильтров, прошли тесты на биологическую безопасность, имеют минимальное количество экстрагируемых компонентов и допущены к контакту с внутривенными препаратами и продуктами питания.
Показатели тестовых величин КФМ.К высотой 250 мм на целостность
Марка | Максимальная величина диффузии D, мл/мин | Тестовое давление, МПа (кгс/см2) |
---|---|---|
КФМ.К-010 | 30 | 0,35 (3,5) при 20°С |
КФМ.К-020 | 30 | 0,25 (2,5) при 20°С |
КФМ.К-045 | 30 | 0,16 (1,6) при 20°С |
КФМ.К-065 | 30 | 0,11 (1,1) при 20°С |
КФМ.К-080 | 30 | 0,08 (0,8) при 20°С |
КФМ.К-100 | 30 | 0,06 (0,6) при 20°С |
КФМ.К-300 | 30 | 0,03 (0,3) при 20°С |
Информация для заказа капсул КФМ.К
КФМ.К | 045 |
Тип соединения |
125 |
---|---|---|---|
Марка | Микронный рейтинг |
К |
Высота фильтрующего элемента в капсуле |
010 = 0,1 мкм |

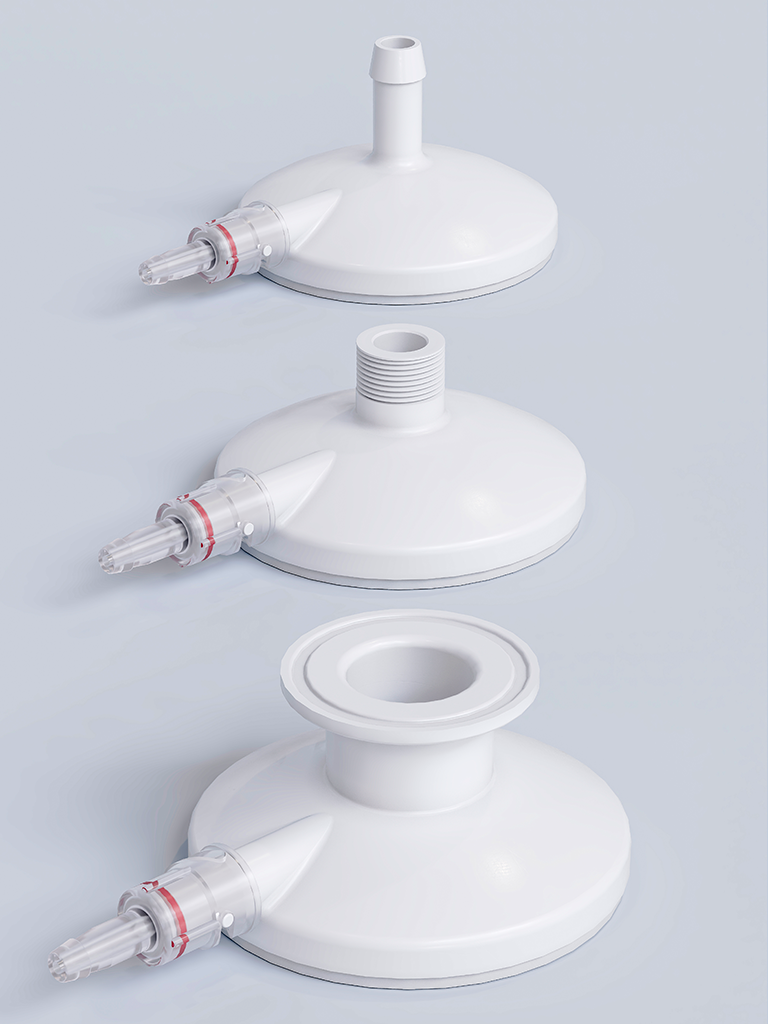

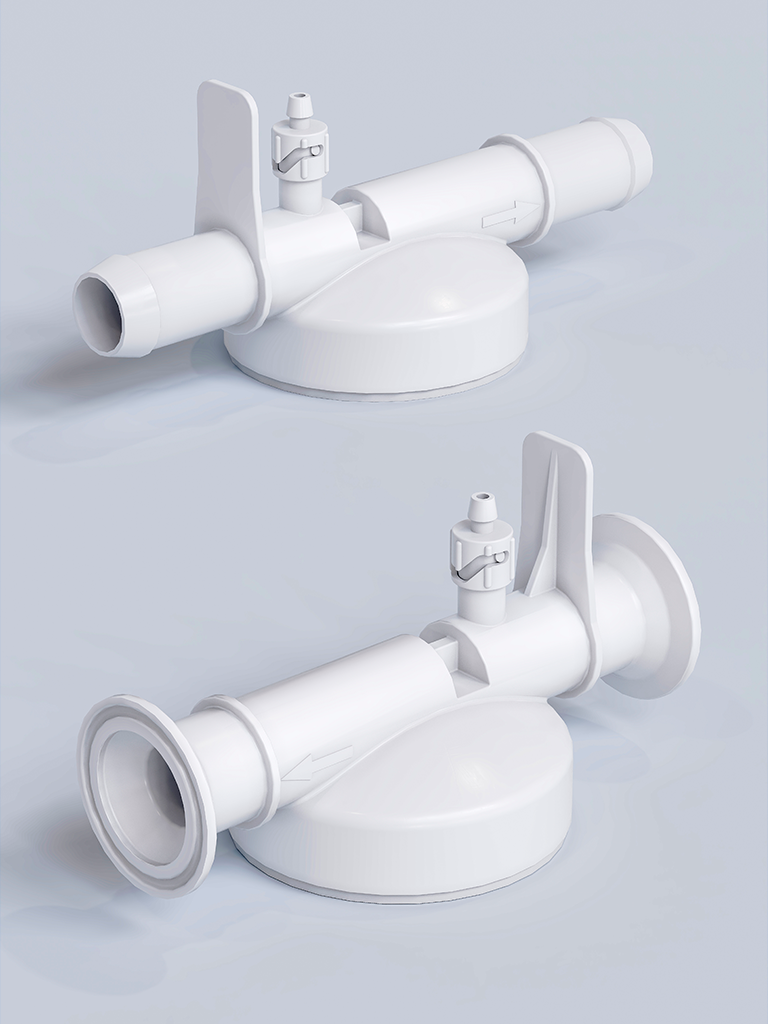

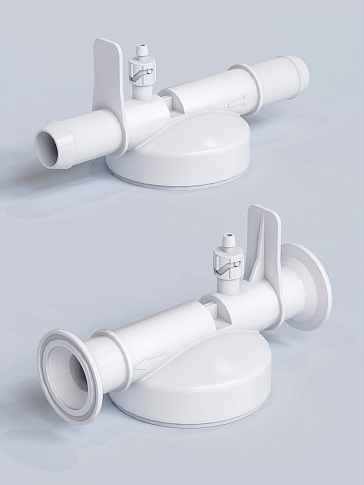

К - санитарное фланцевое Р - резьбовое коническое Ш - штуцер под шланг |
60 = 60 мм (2.5") 125 = 125 мм (5") 250 = 250мм (10") 500 = 500мм (20") 750 = 750мм (30") 1000=1000мм(40") |
