Для защиты мембранных фильтров и осветляющей фильтрации жидкостей.

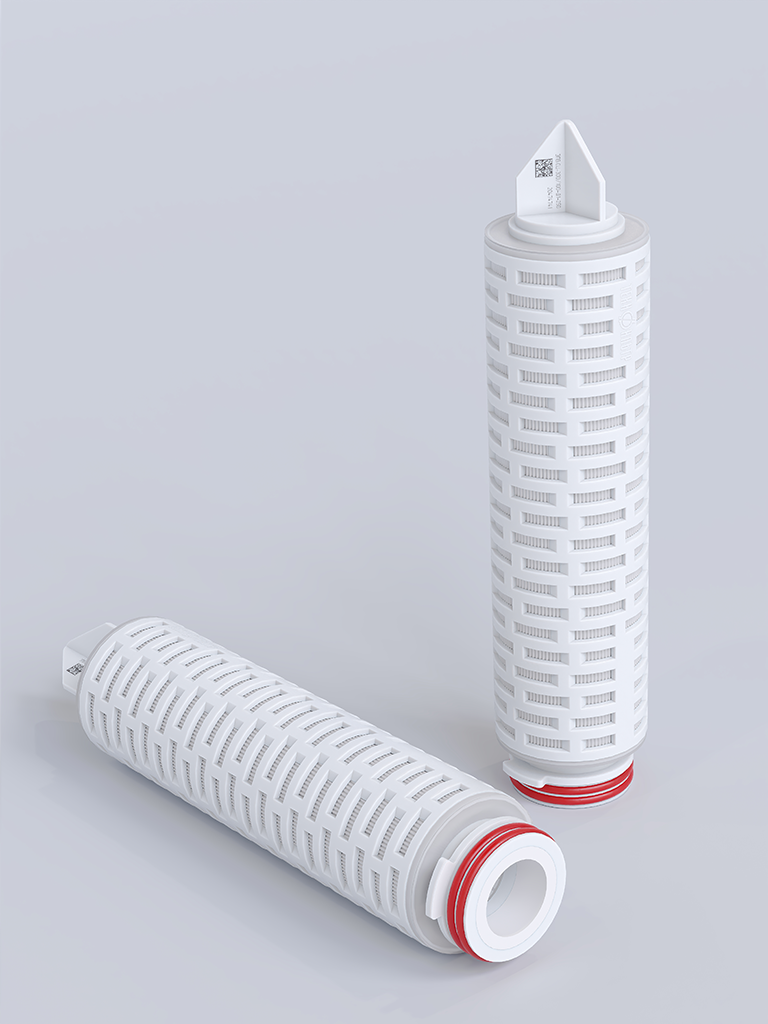

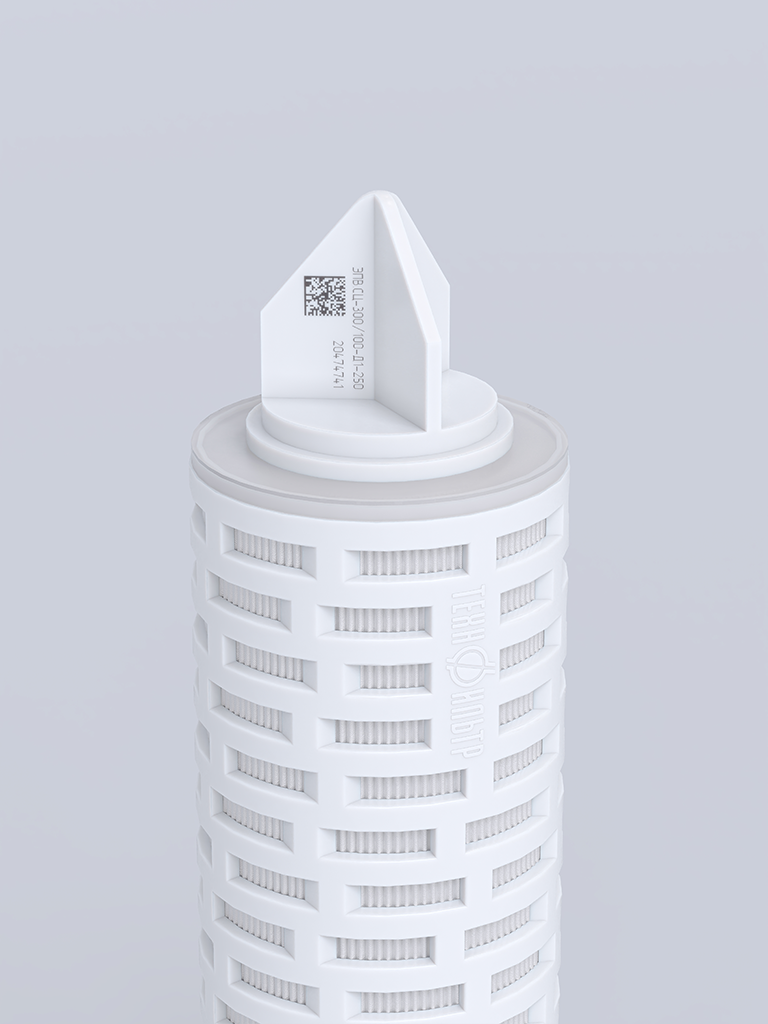

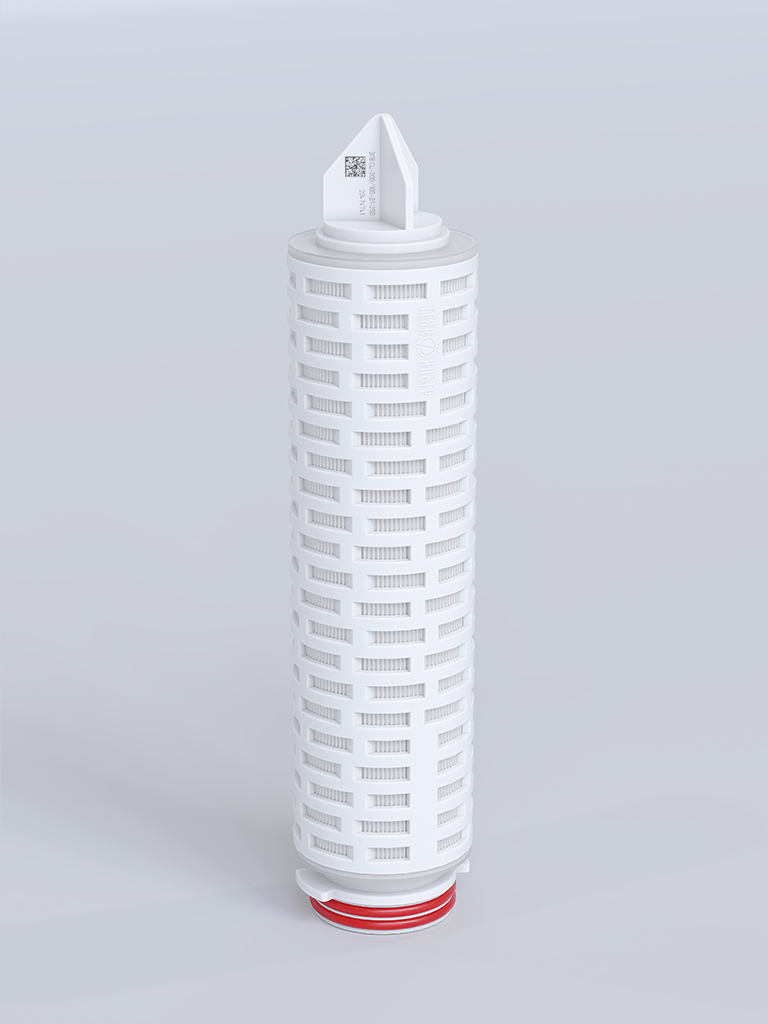

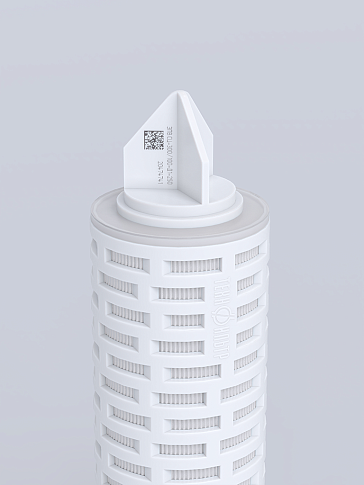

Основой фильтров марки ЭПВ.СЦ и КФВ.СЦ является гофрированная фильтрующая среда из микротонких волокон стекла и целлюлозы.
Эффективность фильтрации достигается высокой адсорбцией стекловолокна и различной химической природой микроволокон в сочетании с механическим задержанием.
| Особенности | Преимущества |
|---|---|
|
Гофрированный фильтр на основе микроволокон стекла и целлюлозы |
|
|
Высокая прочность, стабильная матрица фильтрующего элемента. |
|
Основные применения
- в медицине и биофармацевтике для снижения бактериальной нагрузки перед мембранными элементами, для тонкой осветляющей фильтрации фармацевтических жидкостей с высоким содержанием взвешенных частиц;
- в пищевой промышленности для предварительных и финишных стадий фильтрации алкогольных напитков, ингредиентов, для осветления цветных ликероводочных изделий, для тонкой очистки технологической, питьевой, минеральной и бутилированной воды и др.;
- в других отраслях промышленности для удержания взвесей, микрочастиц и коллоидов размером 1 мкм и более.
Материалы
| Фильтрующий материал |
Микроволокна стекла и целлюлозы |
| Дренажный слой | Полипропилен |
| Корпус, концевые детали, адаптер | Полипропилен |
| Стандартные уплотнительные кольца | Силикон (витон, EPDM - по запросу) |
Спецификации
| Микронный рейтинг, мкм | Код для заказа |
|---|---|
| 1 | 300/100 |

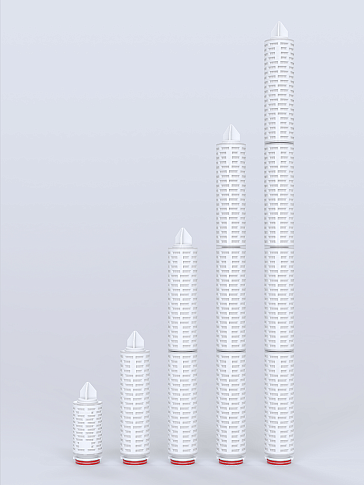

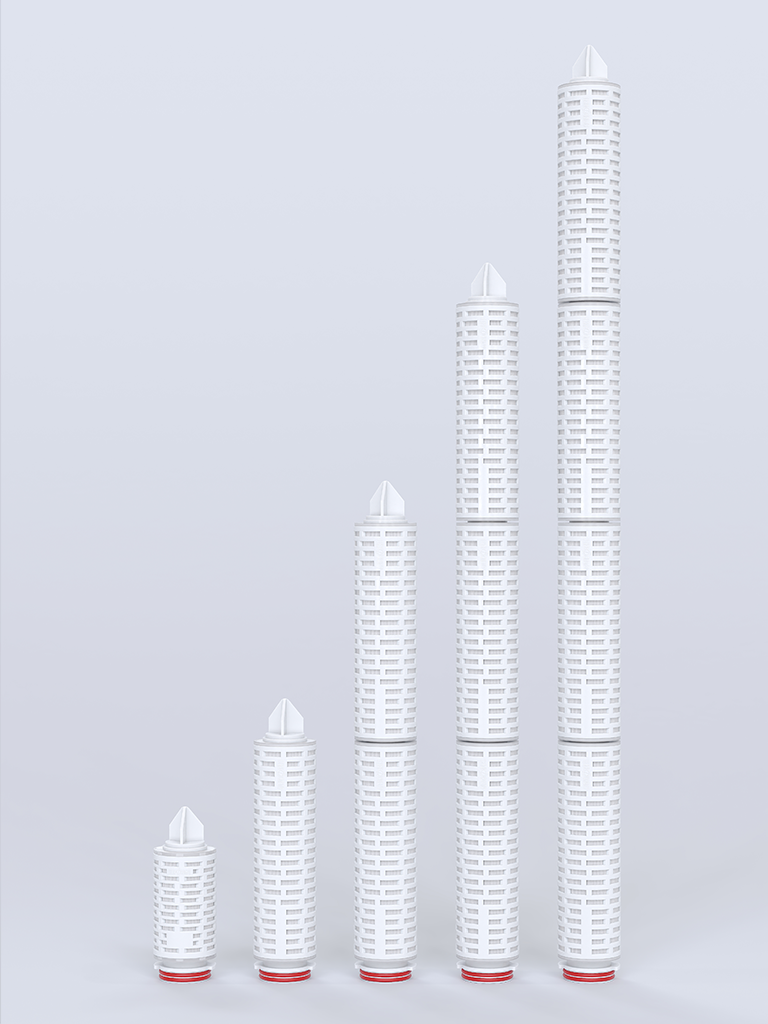

Геометрические характеристики ЭПВ.СЦ
| Высота, мм | Диаметр, мм | Площадь фильтрующей поверхности, м2 |
|---|---|---|
| 125 (5") | 70 | 0,25 |
| 250 (10") | 70 | 0,5 |
| 500 (20") | 70 | 1,0 |
| 750 (30") | 70 | 1,5 |
| 1000 (40") | 70 | 2,0 |
Геометрические характеристики капсул КФВ.СЦ
| Высота ф.элемента в капсуле, мм | Диаметр, мм | Площадь фильтрующей поверхности, м2 |
|---|---|---|
|
60 (2.5") |
88 |
0.12 |
| 125 (5") | 88 | 0,25 |
| 250 (10") | 88 | 0,5 |
| 500 (20") | 88 | 1,0 |
| 750 (30") | 88 | 1,5 |
| 1000 (40") | 88 | 2,0 |
Параметры эксплуатации
| Максимальный перепад давления, МПа |
0,45 при 20°C, 0,2 при 80°C(ф.элементы) 0,4 при 20°C, 0,2 при 60°C (капсулы) |
| Максимальный обратный перепад давления, МПа | 0,1 при 20°C, 0,05 при 80°C (ф.элементы) |
| Максимальная температура эксплуатации, °С | 80°С(ф.элементы) |
| Промывка в прямотоке | Горячая вода 80°C, химические реагенты |
| Автоклавирование | 121-132°С, 0,12 МПа, 30 мин, 50 циклов |
| Стерилизация паром* | 132°С, 0,2 МПА, 30 мин, 25 циклов |
* Только ф.элементы. За подробными инструкциями по промывке и стерилизации обращайтесь к техническим специалистам ООО НПП «Технофильтр».
Элементы патронные марки ЭПВ.СЦ производятся в соответствии с нормативно-техническими документами на качество продукции и сертифицированы для применения в процессах фильтрации биофармацевтических растворов.
Все ЭПВ.СЦ проходят отмывку от органических и механических загрязнений высокоочищенной водой и подвергаются 100% контролю.
Информация для заказа ЭПВ.СЦ
| ЭПВ.СЦ | 300/100 | Д1 | 500 |
|---|---|---|---|
| Марка | Микронный рейтинг | Код адаптера | Номинальная длина |
|
|
|
А (А1), А4, Д (Д1), В, ВSl |
125 = 125 мм |
Информация для заказа капсул КФВ.СЦ
| КФВ.СЦ | 300/100 |
Тип соединения |
60 |
|---|---|---|---|
| Марка | Микронный рейтинг |
К |
Высота фильтрующего элемента в капсуле |
|
|
К - санитарное фланцевое Р - резьбовое коническое Ш - штуцер под шланг |
60 = 60 мм (2.5") 125 = 125 мм (5") 250 = 250 мм (10") 500 = 500 мм (20") 750 = 750 мм (30") 1000=1000 мм (40") |
